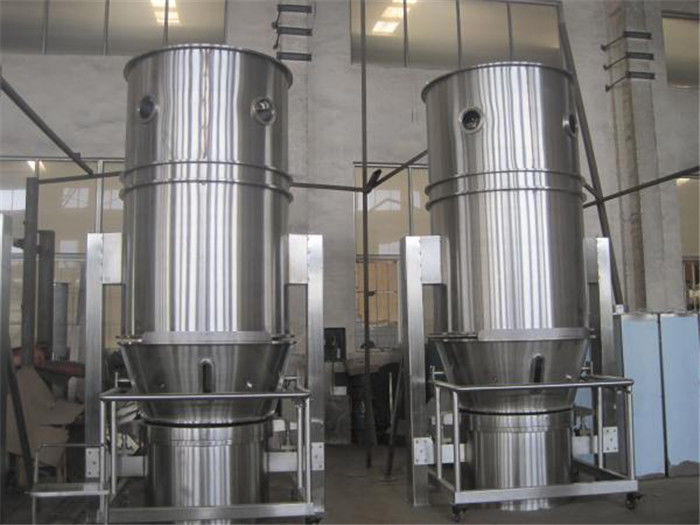

флюидизированное вертикальное 1.5m3/min 6200mm FG - сушильщик кровати
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | XIANDAO |
| Сертификация: | CE / UL / SGS / EAC / CR – TU |
| Номер модели: | фГ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | деревянный случай |
| Время доставки: | 8~18 НЕДЕЛЬ |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 20 наборов в месяц |
|
Подробная информация |
|||
| Название продукта: | Сушильщик жидкой кровати серии FG | Материал: | СТАЛЬ УГЛЕРОДА СУС316/СУС304/, ЭТК |
|---|---|---|---|
| Тепловой источник: | Пар/электрическое/природный газ/Etc. | Емкость: | Подгонянный |
| Контроль: | HMI & КНОПКА | Мотор: | ABB ШЬЮТ |
| количество обжатого воздуха: | 0.3-1.5m3/min | высота главной машины: | 2100-6200mm |
| Выделить: | Флюидизированное вертикальное FG - сушильщик кровати,флюидизированное вертикальное 6200mm - сушильщик кровати,Сушильщик жидкой кровати FG фармацевтический |
||
Характер продукции
FG (сушильщик) жидкой кровати (сушильщик FBD)/вертикальная фармацевтическая машина для просушки жидкой кровати (машина для просушки жидкой кровати)
Общее описание
Флюидизированный - засыхание кровати можно использовать во всей обрабатывающей промышленности порошка. В фармацевтической промышленности, этот новаторский метод заменял требующий много времени поднос суша давно: Суша процесс с флюидизированный - засыхание кровати уменьшает время сушения в сушилке приблизительно на 20 времен. К тому же, флюидизированный - засыхание кровати обеспечивает контролируемые и равномерные условия сушки сравненные к неровному засыханию в подносах.
Детали продукта:
| Материал: | СТАЛЬ УГЛЕРОДА SUS316/SUS304/, ETC | Тепловой источник: | Пар/электрическое/природный газ Etc |
| Документ: | FAT/IQ/OQ/PQ | Емкость: | Подгонянный |
| Контроль: | HMI & КНОПКА | Мотор: | ABB ШЬЮТ |
Технические параметры
| спецификации | контейнер сырья |
производственная мощность kg/batch |
уничтожьте пар |
составляйте обжатый воздух |
сила вентилятор |
высота главной машины | ||
| тусклый (mm) | том (l) | MIN. | Максимальный. | Kg/batch | m3/min | kw | mm | |
| 3 | 300 | 12 | 1,5 | 4 | 12 | 0,3 | 2,2 | 2100 |
| 5 | 400 | 22 | 4 | 6 | 23 | 0,3 | 4 | 2300 |
| 30 | 700 | 100 | 15 | 36 | 70 | 0,3 | 5,5 | 2500 |
| 60 | 1000 | 220 | 30 | 72 | 140 | 0,6 | 11 | 3000 |
| 120 | 1200 | 420 | 80 | 140 | 211 | 0,6 | 18,5 | 3300 |
| 200 | 1400 | 670 | 100 | 240 | 282 | 0,9 | 22 | 3800 |
| 300 | 1600 | 1000 | 150 | 360 | 366 | 0,9 | 30 | 4000 |
| 500 | 1800 | 1500 | 250 | 600 | 465 | 0,9 | 45 | 4800 |
| 1000 | 2200 | 2500 | 500 | 1100 | 800 | 1,5 | 75 | 6200 |
Примечания:
Температура: Регулируемый от окружающего к 120℃;
Тариф собрания: > 99%
Продолжительность искания: 15~30min (зависит от материала)
Содержание конечного продукта: | 0,2%
Шум: ≤75dB
Принцип:
Свежий воздух фильтрован 2 или 3 фильтрами и после этого входит в систему отопления для нагревать. После нагретый, горячий воздух входит в сушильную камеру и крупные планы материал в шаре FBD и позволяет материалу в условия псевдоожижения. В это время, материал высушен. Когда клиенты используют машину, они могут установить процедуру и параметры согласно отростчатым требованиям, и после этого начать машину.
Сушильщик жидк-кровати FG-B и бар FBG 2 сушильщик кровати жидкости сопротивления удара популярно использованы для порошка и частиц суша в фармацевтическом, еды, питания, химических промышленностей. Флюидизированное - кровать кровать твердых частиц с потоком воздуха пропуская вверх через частицы на тарифе большом достаточно для того чтобы установить их в движении. По мере того как через кровать частицы, частицы поступают как кипяченая вода. Активное движение создает потенциал для улучшенные смешивать и результатов изотермическое свойство. Во флюидизированный клокотать - кровать, никакой температурный градиент существует внутри масса флюидизированных частиц. Потому что температуру и том воздуха можно точно отрегулировать, процесс достигает быстрой передачи тепла делая его очень эффективной, но нежной на продукте.
Структура завода:
1. ВХОД AHU
Вход AHU состоит из основного фильтра (G4), фильтра столба (F8), фильтра высокой эффективности (H13) и подогревателя с точным контролем температуры. Воздушные потоки, скорость и давление входа переменны и controllable. Для подогревателя, это может быть радиатором пара, электрическим подогревателем, печью газа и так далее.
2. СТРУКТУРА ОСНОВНОГО КОРПУСА
Структура основного корпуса состоит из нижнего шара, передвижного шара продукта с вагонеткой, флюидизированной камерой, камерой расширения/корпусом фильтра. Нижний шар, контейнер продукта и флюидизированная камера раздувное набивка кремния загерметизированное с датчиком осмотра воздуха обжатия для того чтобы уверить надежное запечатывание.
3. ФИЛЬТР ПРОДУКТА
Двойной составленный фильтр сумки в 2 частях (в случае если запрос, фильтр нержавеющей стали доступные) раздувное набивка кремния загерметизированное между поверхностями камеры расширения внутренними с датчиком осмотра воздуха обжатия для того чтобы уверить надежное запечатывание. Датчик пыли установлен на тубопроводе вытыхания и блокировать от системы управления для того чтобы обеспечить безопасность продукции во время этапа обработки.
4. ВЫТЫХАНИЕ AHU
Конструированный фильтр собрания пыли вытыхания дружественные к окружающ.
Особенность:
Структура кровати псевдоожижения круга избежать мертвого угла. Внутри хоппера активная аггломерация прибора во избежание сырья и канал формировать подачи. Зерно discharged через метод кантовать. Оно очень удобен и полон. Discharged систему можно конструировать как запрос.
Оно эксплуатируется на условиях отрицательного давления и уплотнения. Воздух фильтрован. Поэтому просто в деятельности и удобно для очищать. Это идеальное оборудование которое в соответствии с требованиями GMP.
Для процесса варианты распыляют зерение, аггломерацию брызг или покрытие брызг, оно должно быть замечено что не только влаге нужно испариться до тех пор пока она не будет достигать определенное остаточное значение, но также что сушить случается во время всего процесса брызг. Слишком высокие температуры воздушной среды входа могут привести к недостаточным жидкостным мостам, неустойчивым раздробите структуры или негомогенные смотря фильмы.
Жидкая кровать для того чтобы достигнуть быстрой передачи жары средства.
Применения:
Машина главным образом использована для сушить порошок или зерна от фармацевтического, продтовара, химиката и некоторых других индустрий.
Опционные детали:
1. ВЗРЫВ ПОРОШКА 2Bar &10Bar
Дизайн порошка 2bar и 10bar взрывозащищенный дискретный для обеспечения безопасности оператора, оборудования и окружающей среды с надежным заземляющим приспособлением.
2. Продукт поручая поднимаясь машиной
Продукт поручая структурой машины переноса 3.Through-wall вакуума для машины внутри по запросу
Диаграмма потока процесса
Сушильщик жидкой кровати для фармацевтической продукции
