Система управления промышленной автоматизации человеческого интерфейса машины

Система управления предварительной промышленной автоматизации

Описание

Станция автоматического регулирования составлена регулятора PLC, прикладывающ регулятор логики компании СИМЕНС programmable S7-315 2DP, и основанный на программном обеспечении РАЗДЕЛА 5,5 программируя, начало и стоп и блокировать управления завода, петли PID и тревожить параметров процесса и etc. можно осуществить. Система управления сперва признавает команды оператора и после этого судей будут выполнены ли условия логики отростчатой программы согласно собранным данным по поля. Если условия настроены, то выходные сигналы программы управления в специфическом заказе активировать или закрыть все виды оборудования в процессе управления.

Интерфейс человеческ-машины HMI установлен программным обеспечением SIMATIC WinCC конфигурации Сименс, которое осуществляет контроль деятельности, состояния деятельности, анализ данных, запись и печатание системы управления суша оборудования. Он завершал органические походное снаряжение и персонал сочетания из. Через HMI, оператора может входной сигнал команды, и параметры процесса или формулы входного сигнала различные завершить продукцию различных продуктов. В то же время, мы можем получить информацию о государстве системы. Мы можем также запросить о данных по текущего производства системы, или трассировке (запросите) важные рекордные данные исторического производственного процесса. Если анормалная ситуация, то система отправит вне сигнал тревоги.

Диаграмма интерфейса пульта управления ICP сушильщика брызг точности PSD-90 центробежная

Детали продукта

Данные по поля собраны через PLC S7-315, и собранные данные показаны и записаны на компьютере который принимает WinCC как программное обеспечение конфигурации путем использование модуля CP343-1 через протокол TCP/IP.

Данные собрали в PLC также отправлены в удаленный компьютер через промышленный маршрутизатор (ЭПИЦЕНТР ДЕЯТЕЛЬНОСТИ).

Программное обеспечение PLC и программирование главной ЭВМ прикладывают структуру программы S88 и modularized дизайн.

Согласно различным объектам управления, шаблоны мотора (2 типа включая управление инвертора и сразу управление начала) написаны, включая модули клапана, шаблоны ввода аналога, шаблоны аналогового выхода, контур управления PID шаблоны и etc…

Ввиду управления производственным процессом, блок ДИАГРАММЫ СИМЕНС приложен для программирования, делающ процесс ясный.

Суша процесс уточнен к нескольким небольших процессов (как холодная деятельность, горячая деятельность, деятельность воды, материальная деятельность, засыхание, etc.).

Цель станции автоматического регулирования обеспечить нормальное функционирование оборудований и достигнуть стабильность качества продукции путем контролировать и контролировать важные параметры процесса сушильщика брызг.

Большое место управлением башни брызг более сухое

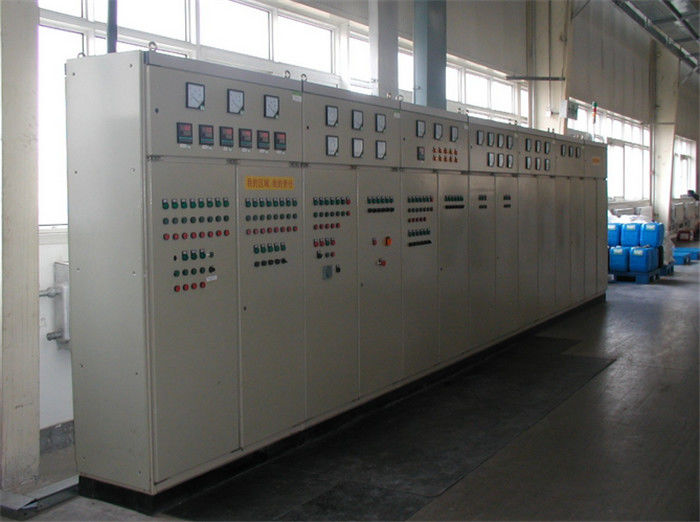

Большой шкаф регулирования возбуждением башни брызг более сухой:

Система управления & сенсорная панель логики программы SIMATIC
