Отсутствие атомизаторов SGS засорением высокоскоростных роторных

Характер продукции

Детали продукта

Описание 3 видов атомизаторов:

1. Роторный атомизатор: Своя функция увеличить удельную поверхность питания и быстро испарить воду. Slurry должен иметь некоторую степень пластикации, и объект распыливания slurry, высокая жидкость затира, подвес или решение.

2. Сопло давления распыляя (насос или насос высокого давления диафрагмы сразу надувают жидкостный slurry, и после этого рассеивают и распыляют материальная жидкость через сопло давления, и распыляют рассеиванные капельки тумана в жидкость горячего воздуха с помощью давлению. Засыхание унесено в середине. Потому что апертура сопла небольшая, давление выпущено немедленно после высоконапорных пропусков потока, так, что slurry получит рассеиванную обработку распыливания, и быстрый массовый теплообмен происходит через контакт с горячим воздухом).

3. Атомизатор сопла: Он использует кинетическую энергию, который хранит обжатый воздух для того чтобы выпустить немедленно на материальном отверстии, так, что материальная подача хорошо будет плотно сжата и рассеивана и отрезана, и питание распылено, и точный контакт капелек тумана полно с высокотемпературным воздухом в башне для произведения обмена масс-жары, и в конце концов сухой продукт порошка получен.

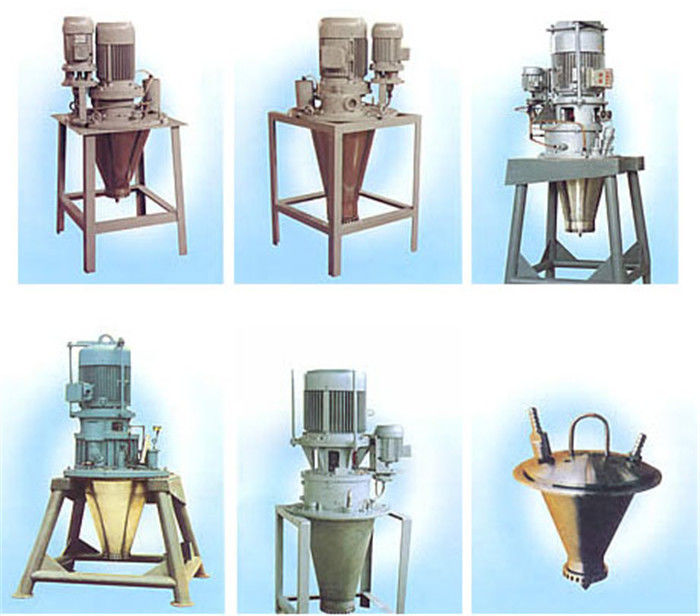

Краткое введение конфигурации роторного атомизатора

Роторный атомизатор стержневая часть центробежного сушильщика брызг, и своя модульная организация компактна, надежный и прочный, к тому же свое обслуживание особенно удобно.

1) Зубчатое колесо привода

Метод tr5ansmission этого типа роторного атомизатора зубчатая передача, основной мотор соединяет в коробку передач эластичным соединением вала, и после этого коробка передач делает основной вал вращать в некотором высокоскоростном ряде регулировкой скорости шестерни.

2) Распыляя система

Кормите жидкостные пропуски через жидкостный насос и входите в питательную трубу, тогда спускайте в плиту распределения жидкости питания, и подачи во внутреннюю камеру диска брызг соединенного с основным конусом вала через пустые отверстии равномерно распределенные в камере плиты распределения жидкости питания. Под силой центробежной тяги, жидкость питания распылена вне как форма крошечного распыляя жидкостного падения, и после этого формирует туман.

3) Система смазки

размером с Больш роторный атомизатор имеет 2 масляного насоса шестерни работая одновременно, среднего размера и размером с небольш роторный атомизатор имеет один масляный насос шестерни, и каждый масляный насос имеет один мотор как привод. Масляный насос аспирирует вне lube коробки масла до всасывающая труба и переходы масла оно в коробку передач через конденсатор, смазывает высокую передачу соплом впрыски масла, и смазывает свертывая подшипники, которые в коробке передач и на основном вале, произведенным туманом масла с вращает шестерни.

4) Прибор сигнала тревоги безопасности пути масла

Роторный атомизатор не может работать под условием нехватки нефти. Поэтому, прибор сигнала тревоги безопасности зафиксирован на размером с больш и среднего размера путь масла чашки впрыски и все размером с родов чашки впрыски были оборудованы с электрическим датчиком давления в опоре для того чтобы контролировать и защищать работу безопасности пути масла. Когда масса масла под линией масла ровной или некоторые отказы в масляном насосе и трубопровод, тогда он не может нормально работать, и аварийная система передаст сигнал тревоги автоматически, отрезала основной мотор одновременно, и после этого чашка впрыски остановит работать.

5) Герметизируя прибор

Lube роторного атомизатора загерметизирован маслом сохраняя рукав на основном вале и маслом сохраняя трубку на месте прямого пеленга. (См. диаграмму b) обеспечить свое герметизируя представление, каждый раз для замены главного подшипника, нужно возобновить масло сохраняя рукав одновременно, и не может повторно использовать масло сохраняя рукав демонтировал. Когда масло сохраняя трубу выходит фабрика, оно было загерметизировано и было прикреплено, и было испытано протекает ли оно масло. Ненужно демонтировать эту часть во время нормальной поправки и обслуживания, избегая утечки масла.

Этот прибор запечатывания машины может удовлетворять нормальные потребности, если клиенты имеют некоторые особенные требования, то вы может добавить набор прибора запечатывания воздуха.

6) Система маслянного охладителя

Сбор к температуре сушильной камеры сравнительно высокой внутренней, обеспечить центробежные брызги зафиксированные на верхней части высыхающей колонны для работы нормальной, контролировать температуру lube под 70℃, поэтому там система маслянного охладителя нержавеющей стали зафиксированная во всех видах роторного водоснабжения пользы атомизатора или водяная помпа к воде входного сигнала в маслянный охладитель, входящая труба воды должна быть соединена с более низким соединением трубы. Вода выводит наружу от другой трубы соединяя автоматически после задействовать, и вход воды свойственен для контролировать температуру воды под 60℃. Если клиенты имеют любое требование, то его можно добавить блоку воздушного охлаждения.
