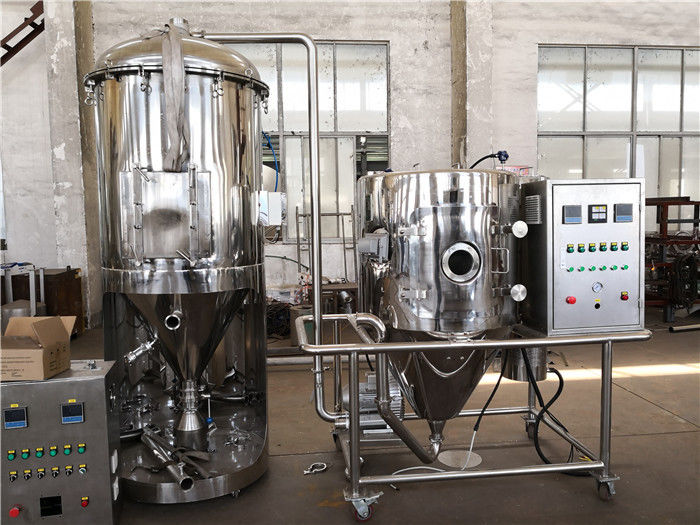

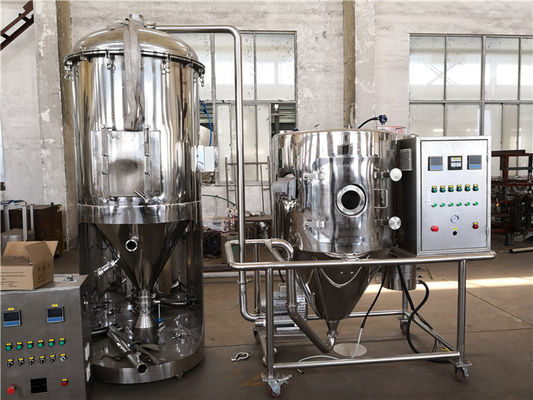

Машина брызг конструкционного материала 50000kg/H LPG роторная сухая

Характер продукции

Роторный серии LPG стандартный/центробежный сушильщик брызг



Общее описание завода

Сушка пульверизатором наиболее широко используемая технология в промышленном производстве которое использует жидкость для засыхания и зерения, и само соответствующее для произведения твердых порошка или зерненых продуктов от жидкостных материалов, как решения, эмульсии, подвесы и pumpable затиры.

Серии PSD сушильщиков брызг точности фармацевтических развитых нашей компанией не имеют хорошее возникновение, высококачественное и никакое ухудшение качества продуктов цели после сушить, который неизбежно значительно улучшит экономические преимущества фабрики.

Эту серию завода можно использовать обширно в химическом, петрохимическом, металлургическом, керамическом, легкая промышленность, еда, химические промышленности фармацевтических, конструкционного материала и лесохозяйства, и биохимическая индустрия etc…



Материал:	СТАЛЬ УГЛЕРОДА SUS316/SUS304/, ETC	Тепловой источник:	Пар/электрическое/природный газ/дизель/Etc.
Емкость:	10-10000kg в час	Испарение воды:	5-5000kg в час
Temp:	120-600 ' c	Сушить картину:	Непрерывное засыхание
Документ:	FAT/IQ/OQ/PQ	Сертификат:	CE/UL /CU-TR
Контроль:	HMI & КНОПКА	Распыляя режим:	Роторный атомизатор
Высокий свет:	машина еды более сухая, оборудование сушки пульверизатором





Принцип деятельности

Сушильщик брызг серии LPG высокоскоростной центробежный принимает высокоскоростной центробежный атомизатор диска на верхней части сушильной камеры для того чтобы распылить питание в похожие на туман точные капельки, и жару проведения & массовый обмен одновременно с горячим воздухом который входит в башню через особенное распределение в соответствуя след движения, и испаряет воду в весьма коротком периоде времени сформировать равномерный пороховидный сухой продукт.



Отростчатый профиль

После фильтрованный и нагретый воздуху входит в раздатчика воздуха на верхней части сушильщика. Горячий воздух входит в суша комнату в спиральной форме и равномерно. Проходящ через высокоскоростной центробежный спрейер на верхней части башни, материальная жидкость вращает и будет распылена в шарики весьма точного тумана жидкостные. Через очень короткий период времени контактировать воздух жары, материалы можно высушить в конечные продукты. Конечные продукты будут discharged непрерывно от дна высыхающей колонны и циклонов. Ненужный газ будет discharged через отработанный вентилятор.



Преимущества этого завода в технологических прочессах



Оно отличено с быстрым суша процессом, высокой эффективностью, оперативной средой хорошего завода и уровнем управлением предварительной автоматизации и etc., как

могут обеспечить сильную гарантию технологического прочесса для получать высококачественный уровень продукта цели, и могут поддерживать цвет, благоухание и вкус продукта, и хорошие распыляемость, текучесть, растворимость, ровность и особую чистоту.



Суша скорость быстра, и поверхностная зона материальной жидкости значительно увеличена после распыливания. В горячих воздушных потоках, 95%-98% воды можно испариться немедленно, и время сушения только немного секунд, поэтому этот завод особенно соответствующий для засыхания теплочувствительных материалов.



Производственный процесс упрощен и удобно работать и контролировать. Для жидкостей с содержанием влаги 40-60% (до 90% для особенных материалов), их можно высушить в продукты порошка в одно время, без задавливать и экранировать после засыхания, и производственный процесс уменьшен и очищенность продукта улучшена.



Когда размер частицы и распределение конечных продуктов, остаточного содержания воды, массовой плотности и формы частицы должны соотвествовать точный, сушка пульверизатором одна из желать технологий.



В практике продукции, путем изменение эксплуатационных режимов для того чтобы отрегулировать параметры процесса, внутри некоторый ряд, удобно контролировать и управлять размер частицы продукта, насыпную плотность, влагу, etc…



К тому же, после быть нагревающ и плавящ, завод можно также приложить для деформирования в холодном состоянии и дробить для некоторых особенных материалов воска полиэтилена, био-удобрения, составного удобрения, etc…



Описания функции



1. Компоненты ядра атомизатора: Все высокоточные подшипники (подшипники SKF, Швеция), lo ≤ 5μm значения вибрации нулевой нагрузки, ≤ 15μm значения вибрации объявления;

2. Безаварийная работа: до 7 000 часов или больше;

3. Количество атомизатора полное питаясь: 1-50,000kg/h;

4. Электрическая система управления: подуровни, размер, разнообразие вариантов контроля для того чтобы отвечать различные потребностямы; классический подход к логики; динамическая отростчатая имитационная система; Программирование специального программного обеспечения FX-DU/WIN-C; Управление PLC; контроль конфигурации; оперативное подчинение экрана касания взаимодействия человека и машны;

5. Фармацевтическую машину для просушки можно добавить: трясти, подметая газ, рубашка охлаждения и другие приборы, пуская все по трубам в согласии с требованиями к GMP.



Введение к основным системам конфигурации завода



Для сушильщика брызг серии LPG высокоскоростного роторного, оно состоит из средства доставки питания, системы для воздуха фильтруя и нагревать, система питания распыляя, сушильная камера, система для воздуха выматываясь и продукт собирая, электрическая система управления и так далее, описание для каждой системы следующим образом:



1. Жидкостное средство доставки состоит из жидкостного танка, магнитного фильтра, насоса и так далее о для обеспечения жидкости включается в атомизатор ровно.

фильтруя система 2.Air и система отопления



Прежде чем свежий воздух включается в подогреватель, он должен пройти через фильтр Pre&post во-первых, и после этого войти подогреватель для нагревать. Для нагревая метода, электрический радиатор пара подогревателя, печь газа и так далее. Который метод выбрать зависит от условий местоположения клиента. Обеспечить суша средство для того чтобы включиться в сушильную камеру с особой чистотой, нагретый воздух должен пойти через фильтр высокой эффективности раньше входит в сушильную камеру.



3. Распыляя система

Распыляя система состоит из высокоскоростного центробежного распылителя с инвертором и так далее. Порошок от высокоскоростного центробежного распылителя между 40-120 микронами.



4. Система сушильной камеры



Сушильная камера состоит из спиральной раковины, раздатчика горячего воздуха, основного

башня и уместные штуцеры.

a) Спиральной раздатчик раковины и горячего воздуха: спиральной раздатчик раковины и горячего воздуха на воздуховоде верхней части башни может отрегулировать угол вращения воздушных потоков согласно специфическому состоянию, направить воздушные потоки внутри башни эффектно и избежать материальной ручки на wall.in середина там положение для установки атомизатора.

b) Высыхающая колонна: Внутренняя стена лист зеркала SUS, объявление сваренное дуговой сваркой. Изоляция шерсть утеса.

c) Башня порт люка -лаза и взгляда об удобном для того чтобы очистить и поддержать башню. Для интерфейса тела башни перекрестного, локоть трубы дизайн батта дуги, уменьшает мертвый угол; загерметизированный тип.

d) Главная башня оборудована с воздушным молотом, проконтролированный ИМПом ульс, и ударять главную высыхающую колонну своевременную о для избежания ручки пыли на стене.



5. Выматываться воздуха и система продукта собирая

Для системы материала собирая, несколько типов. Как циклон, фильтр cyclone+bag, фильтр сумки, скруббер циклона +water и так далее. Метод в зависимости от материального свойства самого. Для фильтруя системы для воздуха выхода, мы имеем фильтр по запросу.



6. Электрическая система управления

HMI+PLC, каждый параметр можно показать на экране. Каждый параметр можно контролировать и записывать легко.



График течения (1)





График течения (2)

Просматривайте основных частей завода:



Атомизатор: Охлаждая механизм вверху башня уменьшает температуру внутренней стены башни; технические нововведения эти практически и действенных мер разрешают практически проблемы, и также представляют другое технологическое перескакивание в проблеме сушить выдержки медицины традиционного китайского.



Особенности роторного атомизатора



◆Суша скорость высока распыляя материальную жидкость, поверхностная зона материала увеличит значительно. В горячевоздушной подаче, 95%-98% воды можно испариться на моменте. Завершать засыхание только принимает несколько секунд. Это особенно соответствующее для сушить жару и чувствительные материалы.

◆Свои конечные продукты имеют хорошие единообразие, способность подачи & растворимость. И конечные продукты высоки в очищенности и хороши в качестве.

◆Процедуры по продукции просты и деятельность и контроль легки. Жидкость с содержанием влаги 40-60% (для особенных материалов, содержание могло быть до 90%) можно сушить в продукты порошка или частицы раз время. После суша процесса, никакая потребность для ломать и сортировать, для уменьшения правил технической эксплуатации в продукции и для увеличения очищенности продукта. Диаметр частицы продукта, разрыхленность и содержание воды можно отрегулировать через изменение условия деятельности внутри некоторый ряд. Очень удобно контролировать и работать.



Горячий воздух раздатчик раздатчика (то есть, волюта горячего воздуха и горячий воздух): через логарифмическую спиральную камеру воздушного потока, горячий воздух равномерно распределен в окружном направлении; 2 группы в составе направляющие лопасти, и направление и скорость ветра отрегулированы путем регулировать угол направляющих лопастей для того чтобы сделать горячий воздух и распыленные капельки в самом лучшем контакте; в то же время, горячий воздух равномерно и спирально распределен в высыхающую колонну, и равномерно контактированный с распыленными капельками материала и идеального суша влияния достигает.



Различные спецификации роторного диска атомизатора

Станок для динамической балансировки для диска распыливания

Насос винта NETZSCH непрерывно поставляет питание подвеса к роторному атомизатору

Direct Газ-увольнятьый орган управления в сборе горелки

Direct Газ-увольнятьая горелка



Раздатчик воздуха



Технические параметры:

Тип Деталь		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
Испарение воды (kg/h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Распылите/распыляя тип		Роторный атомизатор
Скорость атомизатора (r/min)		25000		18000		16000			12000-13000			11000-12000
Распыляя диаметр (mm)		50		102		108			180-210		Определенный согласно отростчатым требованиям
Диаметр камеры (m)	D	0,9	1,75	2,3	2,7	3	3,2	4,7	5,6	6,2	Определенный согласно потоку процесса, условиям места и требованиям к потребителя
L (m)	M	1,6	4	4,5	5,2	7	7,5	12,5	13,5	14,5
W (m)	L	0,91	2,7	2,8	3,5	5,5	6	8	12	14
H (m)	H	1,75	4,5	5,5	6,7	7,2	8	10	11	15
Поднимаясь высота атомизатора (m)	H1	-	2,5	2,5	3,2	3,2	3,2	3,2	3,2	3,2
Примечание: Количество испарения воды связано с характеристиками материала, содержания твердых веществ и температуры горячих воздуховода и выхода.



Кривая испарения влаги:

Должный к факту что сушильщик брызг принадлежит нештатному оборудованию, которое изменяет с факторами требования к потребителя технологического, функцией материалов и условиями места, диаграмму можно выбрать для ссылки потребителей. Пожалуйста заполните в «форме расчетных условий» и возвратите ее к нашей компании. Мы предложим вам рациональный план конфигурации.



Примечания: для емкости испарения воды, он родственники к материальному свойству, вход и температуры выхода, пожалуйста ссылаются на следующую диаграмму.





Первоначальные фото завода и своих установок

Роторный сушильщик брызг с диаметром 9 метров



Объем применения



◆Химическая промышленность: Фторид натрия (калий), алкалические dyestuff и пигмент, dyestuff промежуточный, составное удобрение, муравьиная кремневая кислота, катализатор, серный кисловочный агент, аминокислота, белый углерод и так далее.

◆Пластмассы и смола: Эмульсия AB, ABS, смола мочевой кислоты, феноловая альдегидная смола, смола мочевин-формальдегида, смола формальдегида, политен, поли хлоропрен и etc.

◆Пищевая промышленность: Жирное сухое молоко, протеин, сухое молоко какао, заменяющее сухое молоко, яйцо белое (желток), еда и завод, овсы, сок цыпленка, кофе, немедленный dissoluble чай, приправляя мясо, протеин, соя, протеин арахиса, hydrolysate и так далее.

◆Сахар, кукурузный сироп, кукурузный крахмал, глюкоза, пектин, сахар солода, калий сорбиновой кислоты и etc.

◆Керамический: Алюминиевая окись, керамическая кроет материал черепицей, окись магния, talcum и так далее.



Система управления предварительной промышленной автоматизации

Система управления автоматизации приняла программное обеспечение основанное 2DP программируя STEP7 5,5 регуляторов S7-315 логики регулятора PLC Сименс про- grammable. с прибором начала, останавливать и блокировки, петлей PID trol жуликом параметров процесса и функции обработки сигнала тревоги.

Во-первых, система управления признавать команду оператора, и после этого если условия согласно логике сцены для того чтобы собрать информацию для того чтобы определить процесс, который будет исполнять программа, то встретьте. Если условие удовлетворяется, то программа управления в специфическом выходном сигнале заказа включить или вывести процесс управления из строя различных типов оборудования.



Интерфейс человеческ-машины HMI использует программное обеспечение конфигурации Сименс SIMATIC WinCC для того чтобы достигнуть системы управления оборудования засыхания для того чтобы работать, монитора, данных по анализа, показателя и печати. Он завершил оборудование сочетания из приобъектное и работая персонал. Через HMI, оператор может вписать команду, или различную формулу или параметры процесса завершить различные продукты; в то же время получать информацию о статусе системы; и запросите данные по системы о производственной процесс текущего производства процессе записывать данных по или ретроактивной (запрос) исторической продукции важном; в случае анормалного, система отправит сигнал тревоги.



Центробежный пульт управления ICP сушильщика брызг LPG-1200

Большая комната регулирования возбуждением башни брызг





Опционный выбор:



◆Изготовлен этот вид полного оборудования основанный на подгонянном дизайне. Не все функциональные особенности обеспечить все дизайны. Фактическая конфигурация должна быть сделана в соответствии с контрактом или подписала согласование.

◆Для основных электрических деталей, мы имеем международные выборы бренда как ABB, Сименс или Schneider или другие

◆Для материала для машины, мы имеем выборы onAISISUS304, AISISUS304L, AISISUS316, AISISUS316L, стальное углерода и так далее.

◆Для системы управления, мы имеем выборы на кнопке, PLC+HMI и так далее. Мы можем конструировать систему управления как нужно.

◆Мы можем конструировать взрывозащищенную систему для нашего сушильщика брызг основанного на запросе клиента.

◆Для подходящей системы для сушильщика брызг, мы можем поставить его, как питаться

система, система пневматический транспортировать и так далее.

◆Для системы отопления для завода, оно очень гибкий. мы можем установить.

оно основало на условиях местоположения клиента, как пар, электричество, печь газа и так далее, все них мы можем конструировать ее для того чтобы соответствовать нашему сушильщику брызг.

◆Если без системы отопления, оно может как охладитель сделать частицы с охлаждающим воздушным потоком.

◆Полные и профессиональные платформы оборудования НИОКР, научных и разумных продукта испытывать обслуживаний, обширных и глубоких технологии производства обменами, исследованием и исследованием обслуживания:

Компания XKIANDAO может обеспечить клиентов с различными отростчатыми тестами и обслуживаниями проверки теста в ряду лабораторий как YPG, LPG, PSD, BYP, PFSD, etc., и небольшие пилотные масштабы или даже немного типа продукци блоков теста. Эти заводы проверили осуществимость технического применения много серий выравнивать, определяют самые лучшие условия производственного процесса, и обеспечивают образцы для изучения конъюнктуры рынка.



Извещения перед заказом:



◆Имя и физические свойства питания: содержание твердых веществ (или содержание воды), выкостность, поверхностное натяжение, значение ПЭ-АШ.

◆Емкость порошка после сушить, позволяемое остаточное содержание воды, размер частицы, позволяемая температура.

◆Продукция, ежедневные рабочие часы/перенос.

◆Доступная энергия: давление доступное, электрическая емкость пара, уголь, масло, газ доступный.

◆Требования к контроля: нужно ли температурам входа и выхода быть проконтролированным автоматически.

◆Требования к собрания порошка: требует ли установить ловушку сумки, и экологическое на выхлопном газе.

◆Другие особенные требования.



Оплаченное испытывая обслуживание:

Мы приветствуем новые и старые клиенты полно для того чтобы ответить вопроснику публики, всесторонних и профессиональных---основанный на спецификации требованиям к потребителя (URS), запустил коммерческим отделом нашей компании во время периода подготовки для изучения рыночной конъюнктуры.



Компания может конструировать ее для вас на основании характеристик потребителей различных материальных, различных нагревая режимов, различных требований к контроля, различных требований выхода, различных условий продукта, различных решений мастерской, различных требований к чист-в-места (CIP), etc., для того чтобы соотвествовать различных потребителей.

Все виды экспириментально машин оборудованы в компании для теста потребителей для того чтобы подтвердить характеристики процесса сушки. Вы приветствованы для того чтобы прийти к нашей компании для испытывать.
