машина брызг точности CSD 30000rpm керамическая сухая
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | XIANDAO |
| Сертификация: | CE / UL / SGS / EAC / CR – TU |
| Номер модели: | CSD |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | деревянный случай |
| Время доставки: | 8~18 НЕДЕЛЬ |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 20 наборов в месяц |
|
Подробная информация |
|||
| Материал: | СТАЛЬ УГЛЕРОДА СУС316/СУС304/, ЭТК | Емкость: | 10-10000kg в час |
|---|---|---|---|
| Испарение воды: | 5-5000kg в час | Сушить картину: | Непрерывное засыхание |
| Темп: | 80-350°C | Распыляя режим: | Роторный атомизатор |
| Тепловой источник: | Пар/электрическое/природный газ/дизель/Etc. | Контроль: | HMI & КНОПКА |
| Высокий свет: | 30000rpm распыляют сухую машину,CSD распыляет сухую машину,керамический сушильщик брызг 30000rpm |
||
Характер продукции
Сушильщик брызг точности серии CSD керамический
Общее описание
- Процесс сушки пульверизатором можно использовать почти полностью жидкости нагнетая непрерывный процесс для свободного течения порошка. Будет ожидано, что рассеивал в жидкость через капельки тумана атомизатора, и после этого нагрет принципу деятельности это в сушильной камере с горячим воздухом этих метод капельки доступа к продуктам, весь процесс без ручной обработки.
- Сушильщик брызг серии CSD сушильщик нового поколения преданный. Наш технический штат в моделях LPG основанных на технологических нововведениях введенных модернизировать продуктов. Эта машина имеет небольшой след ноги, простую деятельность, надежные особенности, и может подготовить хорошую шаровидность, распределение по размеру частицы порошка, поэтому может значительно улучшить продукты плотности и давления.
- Модели серии CSD и практически преимущества для продукции точной керамики и блоков научного исследования для того чтобы обеспечить необходимые условия для новых материалов. В настоящее время, мы имеем zirconia, глинозем, окись цинка, PTC, кремниевый карбид, нитрид кремния, материалы батареи лития, etc. Успешное применение.
| Материал: | СТАЛЬ УГЛЕРОДА SUS316/SUS304/, ETC | Тепловой источник: | Пар/электрическое/природный газ/дизель/Etc. |
| Емкость: | 10-10000kg в час | Испарение воды: | 5-5000kg в час |
| Temp: | 80-350°C | Сушить картину: | Непрерывное засыхание |
| Документ: | FAT/IQ/OQ/PQ | Сертификат: | CE/UL /CU-TR |
| Контроль: | HMI & КНОПКА | Распыляя режим: | Роторный атомизатор |
| Высокий свет: | машина еды более сухая, оборудование сушки пульверизатором | ||
Принятие нового M типа атомизатора
Атомизатор имеет следующие характеристики:
●Высокоскоростной электрический роторный атомизатор, максимальная вращаясь скорость 30,000rpm:
①Смогите получить сыпучий порошок
②Смогите получить равномерн-распределенный размер частицы
③Приложение уменьшая в линии тангенса.
④Размер частицы регулируем путем изменение скорости колеса распыливания вращая или обжатого воздушного давления.
●типа Низко крышк структура вытыхания конструированная для обеспечения что больший часть из порошков была собрана на дне высыхающей колонны, только небольшом количестве порошка в разделитель циклона или фильтр сумки, как консервная банка значительно уменьшает давление в газ-твердом процессе разъединения идущего дальше по потоку сборника пыли.
●Система отопления использует не-окисляя штуцеры кипятильной трубы. Воздух входя в суша комнату совсем фильтрован через фильтрацию 3 этапов включая основной, промежуточный и высокотемпературный фильтр высокой эффективности, и уровень очищения достигает больше чем 100 тысяч ранг. Внешние примеси предотвращены от быть смешанным в продукт для влияния процедур по постпроцессирования как отливать в форму и спекать продукта.
●Романный сборник пыли ИМПа ульс специально сделан нового поколения предварительного прокатывая материала из Du Pont (США). Этот рифленый патрон фильтра имеет характеристики большой фильтруя области, удобной чистки, сильного reusability, хорошего противостатического влияния, и высокотемпературного сопротивления. В то же время, он имеет значительную эффективность спасения для спасения тонкоизмельченного порошка.
●Трубопровод порошк-извлечения принимает быстр-установленные штуцеры санитарной трубы (внутренние и наружные стены штуцеров трубы все зеркало - отполированное для предотвращения накопления порошка в трубопроводе). Суша комната оборудована с люками -лазами для чистки и замечания и взбираясь лестницами для легких разборки, чистки, и замены продукта.
●Жидкое сопло 2, расположенное в обоих центр потолка камеры и сторону конуса камеры. Смогите отрегулировать питания высокой плотности или выкостности.
●Основание удара на конусе использовано для избежания депозита стены.
●Свежий воздух будет нагрет электронагревателем, и будет очищен воздушным фильтром (F4, F9, H13)
●Циклон высокой эффективности: производить около 98% для ≥5μpowder.
●Дизайн сушильной камеры включает люк -лаз, трубопровод порошка принимает санитарные трубки
и струбцины для легкого поддерживают и очищать.
●Автоматизация: принимает Сименс S7-1200 с 12' экран касания цвета.
- Надежная блокировка может избежать mal-деятельности.
- Температура воздушной среды входа показывает, контроль, сигнал тревоги, рекордер (TICAR);
- Температура воздушной среды выхода показывает, контроль, сигнал тревоги, рекордер (TICAR);
- Изменение/сбережения параметра рецепта в меню (для различных материалов)
- Роторная настройка по частоте скорости атомизатора;
- Жидкое сопло 2 контролируемое обжатым воздухом;
- Отработанный вентилятор контролируемый конвертером
- Температура выхода взаимодействовала со скоростью питания;
- Указание давления камеры, указание давления разницы для высокого эффективного воздушного фильтра, циклон и bagfilter etc.
- Входная температура контролируемая SSR, отступление в пределах ±1℃.
Автоматизация:
Температура воздушной среды входа показывает, контроль, сигнал тревоги (TICA)
Температура воздушной среды выхода показывает, контроль, сигнал тревоги (TICA)
●Надежная блокировка может избежать mal-деятельности
●Цифров-дисплей температуры, сигнал тревоги во время высокой температуры;
●Блокировка с электронагревателем, и другая блокировка для предохранения от системы.
●Переключатель на безопасный режим установленный на нагревающем элементе.
●Температура выхода взаимодействовала со скоростью питания;
●Входная температура контролируемая SSR, отступление в пределах ±1℃
●Указание давления камеры, указание давления разницы для высокого эффективного воздушного фильтра, циклон и фильтр сумки etc.

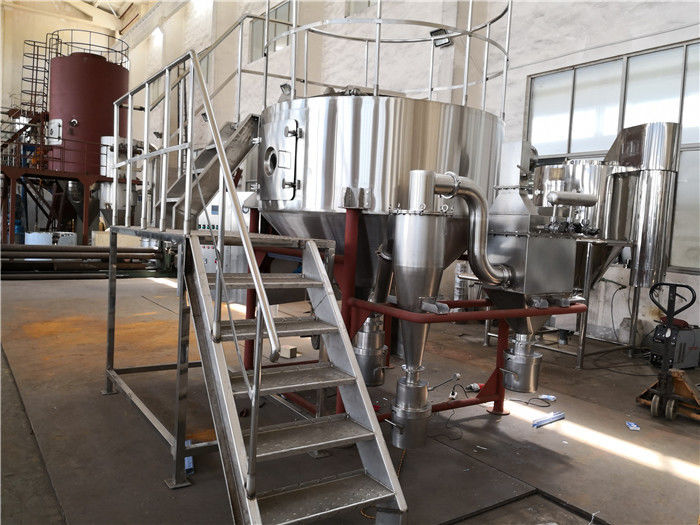

Фото сушильщика брызг точности серии CSD керамического принятого на место клиента----CO. LT МЕТАЛЛА, LTD.:
4 набора сушильщиков брызг точности CSD-35-R керамических для башен ITO поставленных к месту потребителя
Система собрания продукта
Системы тубопровода
4 набора сушильщиков брызг точности CSD-35-R керамических для башен ITO установленных во всю линию
Подготовка питания/системы снабжения
Полумануфактурные продукты сушильщика брызг точности серии CSD керамического
Технические параметры:
| Тип | CSD-12 | CSD-16 | CSD-20 | CSD-25 | CSD-30 | CSD-35 |
| Применение | Немногое количество дробя в научных исследованиях и разработки | Немногое количество дробя в научных исследованиях и разработки | Продукция малого масштаба и дробить | Дробить продукции | Дробить продукции | Дробить продукции |
| Испарение воды (kg) | 5Kg/h | 10Kg/h | 15Kg/h | 30Kg/h | 75Kg/h | 110Kg/h |
| Размер комнаты засыхания (mm) | φ1200 | φ1600 | φ2000 | φ2500 | φ3000 | φ3500 |
| Вспомогательные объекты комнаты засыхания | Люк -лаз, окно осмотра, загораясь окно, танк продукта повторно используя, воздушный молот (3 на коническом сечении) | |||||
| Распыляя диск (ZrO2/SUS304) |
MC-65 | MC-84 | MC-84/MC-100 | MC-125 | ||
| Скорость r.p.m | 5000~15000 | |||||
| Спасение продукта | Тип Низко-крышки, собрание 2 пунктов | |||||
| Материальный питаясь метод | Перистальтический насос | |||||
| Материальный том насоса | 10Kg/h | 20Kg/h | 30Kg/h | 60Kg/h | 150Kg/h | 220Kg/h |
| Тепловой источник | Электрический подогреватель | Печь сгорания LPG | ||||
| Том подогревателя | 18Kw | 24Kw | 36Kw | 60Kw | 100000kcal/h | 150000kcal/h |
| Максимальная горячая температура воздушной среды | 300℃ | |||||
| Вспомогательные приборы | Вентилятор для топки с нижним дутьем, отработанный вентилятор, основной фильтр, горячий воздушный фильтр, разделитель циклона, фильтр сумки, рабочая лестница | |||||
| Управление аппаратуры | Горячие дисплей температуры воздушной среды и прибор сигнала тревоги регулировки, дисплей температуры выхлопного воздуха и прибор сигнала тревоги регулировки, дисплей частоты атомизатора, метр давления комнаты засыхания, горячий воздушный фильтр, манометр перепада давления, манометр перепада давления разделителя циклона, манометр перепада давления фильтра сумки | |||||
| Предохранительное устройство | система защиты Сверх-температуры для подогревателя | Прибор проверки Flameout | ||||
| Сила | Сила: аппаратура 380V-3φ: 220V-1φ | |||||
| Электричество (установленная емкость) | 21Kw | 27Kw | 40Kw | 70Kw | 8.5Kw | 10Kw |
| Размер плана (m) | W2.4×L1.7 ×H1.9 |
W2.7×L1.8 ×H2.4 |
W3.2×L2.2 ×H2.5 |
W3.7×L3.4 ×H4.9 |
W5.3×L4.0 ×H5.9 |
W6.2×L4.5 ×H8.0 |
| Вес установки | 950Kg | 1400Kg | 1600Kg | 2000Kg | 3400Kg | 4900Kg |
| Опционный прибор | Рекордер температуры, цифровой дисплей скорости атомизатора, тестер вибрации атомизатора, двухслойная клапанная решетка или клапанная решетка, противовибрационный щит | |||||
※ Количество испарения воды основано на горячей температуре воздуховода 250°C и температуре выхода 100°C.
※ Следующие некоторые виды обыкновенно используемой керамической машины сушки пульверизатором для вас, который нужно выбрать от, вы может также сделать некоторые родственные улучшения на основании различных типов:

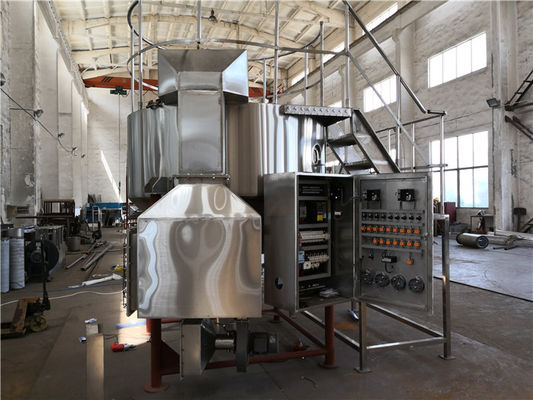

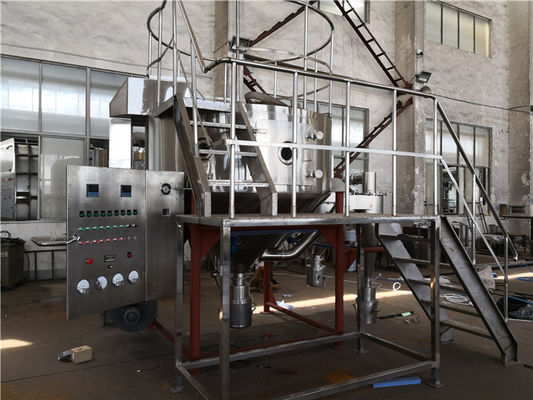

После-установка сушильщика брызг точности серии CSD керамическая
Опционный выбор:
◆Изготовлен этот вид полного оборудования основанный на подгонянном дизайне. Не все функциональные особенности обеспечить все дизайны. Фактическая конфигурация должна быть сделана в соответствии с контрактом или подписала согласование.
◆Для основных электрических деталей, мы имеем международные выборы бренда как ABB, Сименс или Schneider или другие
◆Для материала для машины, мы имеем выборы на AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, стальном углерода и так далее.
◆Для системы управления, мы имеем выборы на кнопке, PLC+HMI и так далее. Мы можем конструировать систему управления как нужно.
◆Мы можем конструировать взрывозащищенную систему для нашего сушильщика брызг основанного на запросе клиента.
◆Для подходящей системы для сушильщика брызг, мы можем поставить его, как питаться
система, система пневматический транспортировать и так далее.
◆Для системы отопления для завода, оно очень гибкий. мы можем установить.
оно основало на условиях местоположения клиента, как пар, электричество, печь газа и так далее, все них мы можем конструировать ее для того чтобы соответствовать нашему сушильщику брызг.
◆Если без системы отопления, оно может как охладитель сделать частицы с охлаждающим воздушным потоком.
◆Полные и профессиональные платформы оборудования НИОКР, научных и разумных продукта испытывать обслуживаний, обширных и глубоких технологии производства обменами, исследованием и исследованием обслуживания:
Компания XKIANDAO может обеспечить клиентов с различными отростчатыми тестами и обслуживаниями проверки теста в ряду лабораторий как YPG, LPG, PSD, BYP, PFSD, etc., и небольшие пилотные масштабы или даже немного типа продукци блоков теста. Эти заводы проверили осуществимость технического применения много серий выравнивать, определяют самые лучшие условия производственного процесса, и обеспечивают образцы для изучения конъюнктуры рынка.
Извещения перед заказом:
◆Имя и физические свойства питания: содержание твердых веществ (или содержание воды), выкостность, поверхностное натяжение, значение ПЭ-АШ.
◆Емкость порошка после сушить, позволяемое остаточное содержание воды, размер частицы, позволяемая температура.
◆Продукция, ежедневные рабочие часы/перенос.
◆Доступная энергия: давление доступное, электрическая емкость пара, уголь, масло, газ доступный.
◆Требования к контроля: нужно ли температурам входа и выхода быть проконтролированным автоматически.
◆Требования к собрания порошка: требует ли установить ловушку сумки, и экологическое на выхлопном газе.
◆Другие особенные требования.
Оплаченное испытывая обслуживание:
Мы приветствуем новые и старые клиенты полно для того чтобы ответить вопроснику публики, всесторонних и профессиональных---основанный на спецификации требованиям к потребителя (URS), запустил коммерческим отделом нашей компании во время периода подготовки для изучения рыночной конъюнктуры.
Компания может конструировать ее для вас на основании характеристик потребителей различных материальных, различных нагревая режимов, различных требований к контроля, различных требований выхода, различных условий продукта, различных решений мастерской, различных требований к чист-в-места (CIP), etc., для того чтобы соотвествовать различных потребителей.
Все виды экспириментально машин оборудованы в компании для теста потребителей для того чтобы подтвердить характеристики процесса сушки. Вы приветствованы для того чтобы прийти к нашей компании для испытывать.
