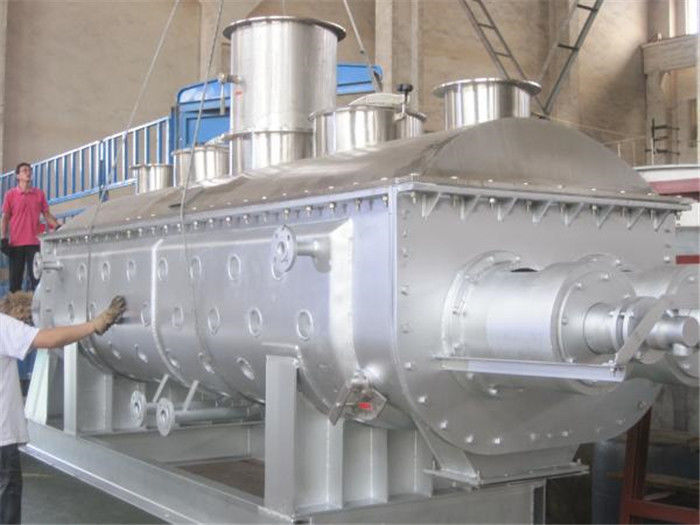

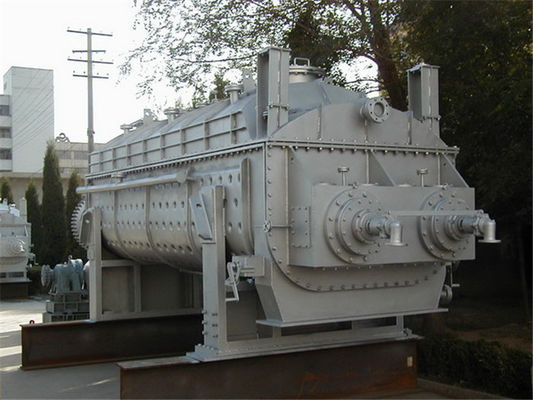

Высокий нагревая сушильщик полой лопасти эффективности 20rpm KJG

Характер продукции

Сушильщик затвора серии KJG неубедительный (неубедительный сушильщик) турбинки (сушильщик затвора)

Сушильщик полой лопасти KJG может косвенно нагреть или охладить материалы в затире, зернах, порошках и slurries. Он может также выполнить процесс блока сгорания сушить, охлаждать, топления, стерилизации, реакции и низкой температуры. Особенный клин лезвия активности передачи тепла печатает в оборудовании имеет высокую эффективность передачи тепла и своя поверхность передачи тепла имеет функцию само-чистки.

Детали продукта

Общее описание:

Применимый для сушить или охлаждать государства затира, частицы, порошка и slurry материала, выполните процесс сушить, охлаждать, нагревать, стерилизовать, реагировать и сгорания под низкой температурой. Особенное лезвие активности и топления перенося, делает эффективность высокой жары перенося, и обеспечивает функцию само-чистки. Особенная чурка сформировала активность и лезвие жары перенося имеет эффективность высокий нагревать и функцию само-чистки поверхности топления перенося.

Неубедительные клиновидные лезвия сконцентрированы на полом вале. Подача средств массовой информации жары через лезвие от полого вала. Зона жары перенося в эффективном томе очень высока. Диапазон температур обогревающих сред ℃ -40 к ℃ 320. Это могло быть паром, или жидкий вид, как пар, топление etc. термального масла косвенное, там никакая жара унесенная самолетом. Вся жара использована для к сушить материал за исключением потерянного слоев изоляции жары. Поверхность клиновидного лезвия имеет функцию само-чистки. Относительные движения частиц продукта и клиновидное действие поверхностных влияний очищая, это могут очистить материал прикрепленный в клиновидную поверхность, поэтому сдержать чистоту поверхности жары перенося во время работы. Раковина сушильщика полой лопасти в форме Ω, и 2 или 4 части неубедительного активного вала обычно оборудованы в раковине. Для избежания любой утечки материала или для того чтобы собрать материальный растворяющий пар, там загерметизированные терминальные предусматрива и обложка с раковиной. Обеспечены, что с преграждая плитой обеспечивает выгрузочное отверстие материальную ровную высоту, так, что поверхность передачи тепла полно будет предусматривана материалом и полно показать поверхностный вклад. Подача средств массовой информации жары перенося через соединитель вращения, раковину куртки и неубедительный активный вал. Для обеспечения самого лучшего влияния передачи, неубедительный активный вал принимает различную внутреннюю структуру в соответствии с различными обогревающими средами.

Технический параметр:

Refs. Список характерного параметра

Примечание: некоторые из параметров отрегулированы, и вопрос к фактическому дизайну.

Принцип работы:

Передача тепла отделывает поверхность неубедительного сушильщика затвора включила затвор, вал активности, и поверхность стены. И зона передачи тепла затвора значительное большинство, поэтому структура оборудования компактна и зона передачи тепла объема блока высока. Шевелить и смешивать делают материальную оборачиваемость tempestuously так, что материал сможет получить высокий коэффициент передачи тепла, оккупированный район и космос небольшой и капитальная стоимость завода сохранена. Потому что будет прессована и будет освобожена структура затвора особенная, во время во время периода, материал, усиленное засыхание. Нагружая коэффициент сушильной камеры высок, оно может быть 80~90%, время сушения можно отрегулировать от немного минут к немного часов путем регулировать питаясь скорость, роторную скорость активного вала и нагружая коэффициент. И от питаясь порта к discharging порт движение материала по существу движение поршеня. Свое распределение срока проживания узко, поэтому влага продукта равномерна. Затвор на активном вале имеет некоторый угол оптической оси, поэтому он может сушить материал непрерывно.

Структура оборудования:

Принимающ тип двух-вала например для того чтобы ввести структуру (сушильщик затвора включает одиночный вал, двойной вал и тип 4-валов). Он состоит из W в форме раковины с курткой, верхней крышкой, 2 полыми валами с затворами, 2 крышками конца, шарнирным соединением, механизмом передачи трубопровода гибкого металла который включает шестерни и цепной шкив и etc.

Ядри оборудования 2 полого вала и неубедительных затворы сваренные на валах. Форма затвора форма клин-формы неубедительная полу-круговая, внутри ее может быть обогревающей средой входного сигнала. За исключением активной функции, также прибор передачи тепла. 2 главных поверхности передачи тепла затворов поверхность наклона. Когда материальный контакты с поверхностью наклона, зерна сместят далеко от поверхности наклона с вращением затвора. Он может включить передачу тепла возобновлен непрерывно, поэтому передача тепла усилена. На дне треугольника затвора лезвие шабера, оно могут подмести материал что депозиты на дне, поэтому оно могут избежать мертвого угла.

Некоторые оборудования для распределения затвора и размеров каждой из частей. И на питаясь области, суша зону и discharging зона, нет единственных затворов, но также комплементарный блок, он может обеспечить работы машины стабилизированно, и сухой равномерно. Более сверх, срок проживания можно отрегулировать.

Применение

Сушильщик затвора успешно был использован в еде, химический, петрохимический, краске, промышленной шуге, etc. характеристики передачи тепла, охлаждать, шевеля позволяет оборудование выполнить следующие работы блока: чальцинирование (низкая температура), охлаждать, сушить (растворяющее спасение), топление (плавить), реакция и стерилизация. Смешивая лезвия, в то же время, поверхности передачи тепла, и это делает зону передачи тепла в повышениях объема блока, сокращает длительность процесса. Лезвие клина действует единственная поверхность передачи тепла но также обладает функцией само-чистки. Обжатие - функция расширения смешивая делает материал была смешана даже. Материал сделан для того чтобы двинуть вдоль осевого как «поршен-подача», и в осевом интервале, материальный градиент температуры, влажности и mixedness очень небольшой.
1. термальное проводное масло приложено как обогревающая среда, сушильщик затвора для выполнения чальцинирования низкой температуры. Как: сульфата кальция двугидрата (CaSO4 2 H2O), кальцинированный в сульфат кальция двугидрата с 1/2 H2O (Ca SO4. 1/2 H2O). Гидрокарбонат натрия (NaHCO3) кальцинирован в золу соды (Na2 CO3), etc.
2. С охлаждая средством, как рассол etc. воды, охлаждать нагнетенный внутри, сушильщика затвора можно использовать для охлаждать. Как: охладитель алкалиа затвора используемый в индустрии карбоната натрия заменял старомодный охладитель алкалиа воздушного охлаждения, сохраняя энергию и прибор обработки конечного газового продукта процесса, уменьшая эксплуатационные расходы. Его также можно использовать для охлаждать двуокись титана, порошок ферроникеля и различные виды порошка и зернистых материалов. От ℃ 1000, на одиночном материале машины смогите быть охлажено к меньше ℃ чем 40.
3. Основные функции сушильщика: без использования воздуха топления, он может сделать растворяющие спасение, энергопотребление и управление окружающей среды в tractable или управляемом идеальном состоянии. Особенно приспособлено к материалам которым нужно взять растворяющий, термальный чувствительный материал который огнеопасен и легок для того чтобы окислить. Оно широко было использован в точной индустрии химической промышленности, нефтехимической промышленности и краски.
4. В осевом интервале, единообразие температуры, влажности и mixedness, позволяет оборудование быть использованным для нагревать или плавить, или реакция некоторых твердых материалов. Оно успешно было использован в составном удобрении и доработанных индустриях крахмала. Сушильщика лезвия можно использовать для процесса стерилизации для еды и муки. Большая нагревая зона в томе блока эффективном может скоро нагреть материал к температуре стерилизации, избегая материального качественного изменения должного к топлению долгого времени.

Объем для прикладных материалов
Нефтехимическая промышленность: порошок полиолефина, смола поликарбоната, повсюду полиэтилен плотности, линейный полиэтилен низкой плотности, polyacetal частицы, нейлон 6, нейлон 66, нейлон 12, волокно ацетата целлюлозы, PPS, аллиловая смола, пластмассы инженерства, PVC, поливинилалкоголь, полистироль, полипропилен, полиэстер, поли формальдегид и стиропласт - сополимер и этилен акрилонитрила - copolymerization пропилена.
Индустрия охраны окружающей среды: Канализационный слив PTA, гальванизируя вода шуги, сажа боилера, фармацевтический отход, выпарки отхода сахарного завода, изысканная выпарка отхода фабрики порошка, пепел угля.
Кормовая промышленность: выпарка соевого соуса (offscum), питание основания косточки (матрицы), зерна дистиллятора, пятки продтовара, выпарки яблока, апельсиновой корки (кожи), еды сои, питания косточки цыпленка, еды рыб, добавок питания, биологической шуги.

Индустрия продтовара: крахмал, фасоль какао, niblet.

Химическая промышленность: Карбонат натрия, удобрение NPK составное, каолин, бентонит, белая сажа, conductex, phosphogypsum, floride натрия оксидации, nitrade известки, карбонат магния, цианид натрия, calmogstrin, сульфат бария, annaline, углекислый кальций, dyestuff, молекулярная сетка, сапонин.

Особенности

1. Потребление жары сушильщика затвора низко: Никакая жара не унесла воздухом из-за косвенного топления; никакой слой изоляции жары с внешней стеной сушильщика. Он уничтожает 1,2 kg пара для того чтобы испарить 1kg воды для к сушить государство slurry материала.

2. Низкая цена, который нужно проинвестировать на сушильщике лезвия: том блока эффективный имеет большую поверхность передачи тепла, поэтому длительность процесса сокращена. Размер оборудования уменьшен, как значительно уменьшил строя космос зоны и здания.

3. Ряд материала, который нужно обрабатывать широк: Теплочувствительный материал и материалы, который нужно обрабатывать под высокой температурой могли быть обработаны с различными обогревающими средами. Нормальные средства массовой информации являются следующими: пар, термальное масло, горячая вода и вода холодка. Могло быть деятельность непрерывных или серии, широко используемая в много областей.

4. Загрязнение более менее: Без применяться или entrainment воздуха, очень немногих порошок entrained, таким образом меньше материала потерян. Испаренное растворяющее очень немногие, оно легкое быть обработанным. Для материала который мог причинить загрязнение или растворитель, который нужно взять, он мог принять загерметизированную циркуляцию.

5. Эксплуатационные расходы низки: 1hour/day.operator достаточно для нормального функционирования. Низкая активная скорость и разумная структура, несенное количество немногие, и гонорар обслуживания низок.

6. Устойчивая деятельность: Материальные частицы полно контактируют поверхность жары перенося, из-за особенный обжимать и цац-активное влияния лезвия чурки форменного. Градиент (или разница) температуры, влажность и mixedness очень небольшие в различной осевой области, поэтому обеспечить стабильность процесса.

7. Нагрейте косвенно, материал не смогите быть загрязнятьо.

8. Роторная скорость вала затвора низка, она не разрушит форму и свойство продукта.

График течения
